产品功能介绍
1、适用范围
本专利可应用在房屋建筑领域的成品风/烟道的安装工程，还可应用在市政公用领域的管道安装工程上，用于调节管道安装位置。
2、功能
通过实施本专利克服了现有风（烟）道安装方式导致的无法精确定位风（烟）道位置、无法保证混凝土的强度的不足，保证成品风（烟）道的安装质量同时能保证封堵混凝土的质量，提高安装效率60%-70%。
系统结构
包括拼接安装于各层混凝土楼板预留洞口内的若干矩形成品风/烟道，成品风/烟道的拼接段外侧壁与各层混凝土楼板预留洞口之间分别设有定位装置，定位装置横向顶紧支撑于成品风/烟道和各层混凝土楼板预留洞口之间。
定位装置包括支撑架、调节螺杆和垫板，支撑架是由支撑架腹板和两侧支撑架翼缘连接组成的U型结构，U型支撑架开口侧的支撑架翼缘端头接触支撑混凝土楼板的预留洞口面，支撑架腹板开有用于连接调节螺栓的钻孔，调节螺栓的外露端垂直连接垫板，垫板接触支撑成品风/烟道外壁面。
各段成品风/烟道的顶端和底端外壁上分别设有用于限位定位装置的上固定槽、下固定槽，相邻的上段成品风/烟道的下固定槽和下段成品风/烟道的上固定槽构成一个固定槽，垫板卡设于固定槽内。
上固定槽、下固定槽的高度相等，为垫板高度的1/2，固定槽深度为垫板厚度的1/2。
所述U型支撑架的支撑架翼缘长度不超过30mm，U型支撑架的支撑架腹板长度不超过50mm，即U型槽口的深度和横向宽度。
图例

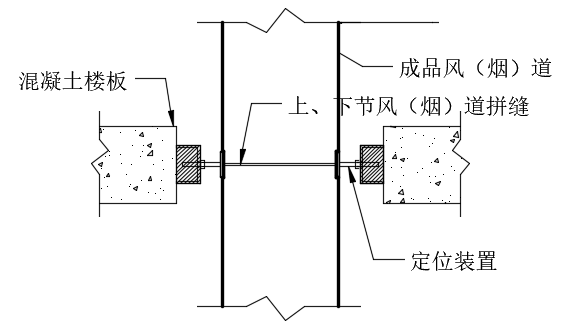

图1

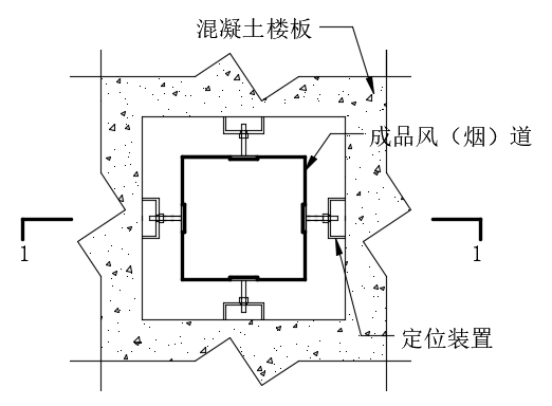

图2

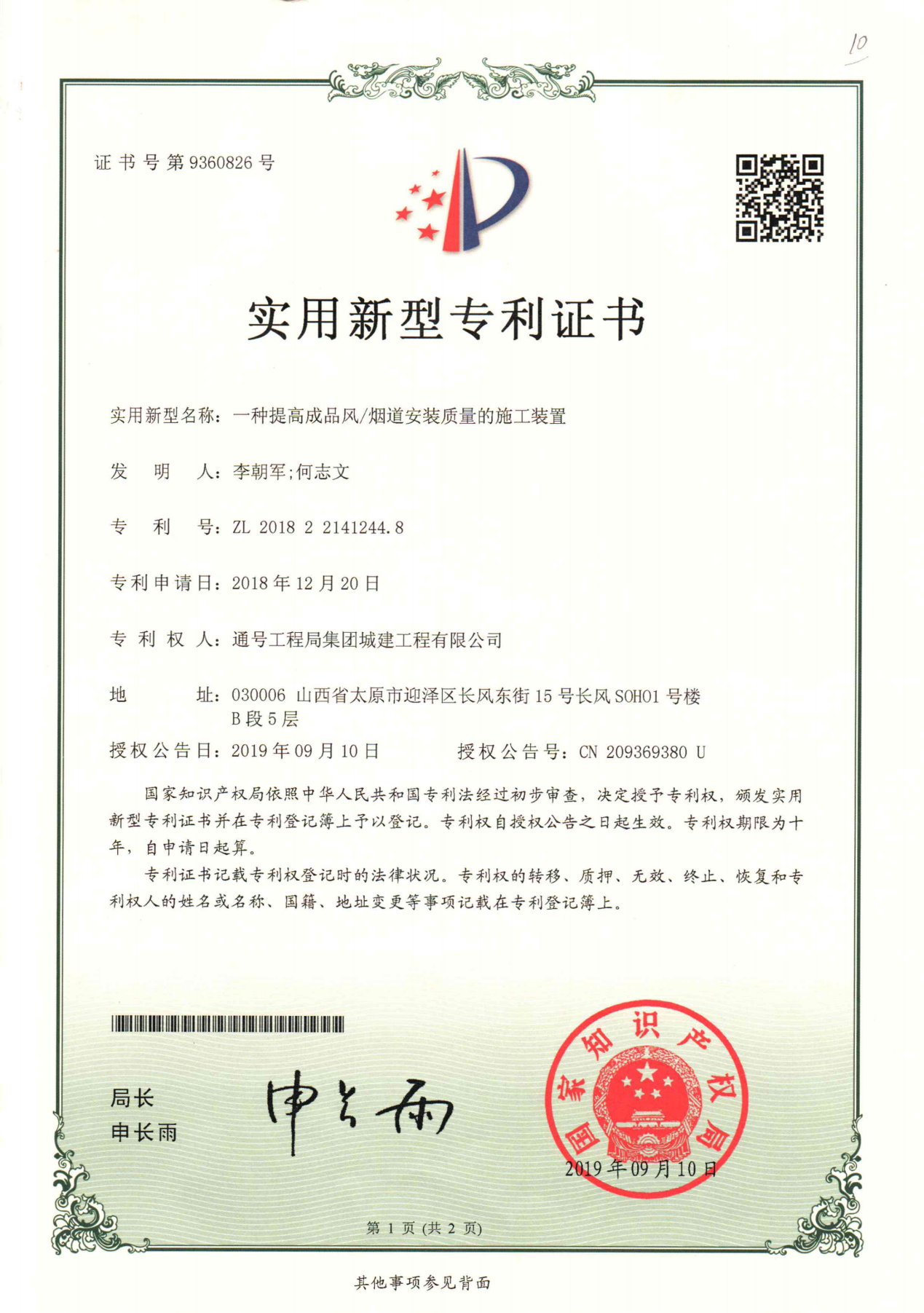

图3
知识产权授予情况
已获实用新型专利1项
