产品功能介绍
1、适用范围
应用于建筑工程管道安装工程。
2、功能
本装置通过连接管而将对接管道固定并使其处于同一轴线上而进行对接，使对接更加准确，且操作简单方便，使用更加省时省力。
系统结构
结构包括左右两个连接管；左部的连接管顶端左部和右部的连接管顶端右部均开有螺纹口；螺纹口内均螺纹连接有调节螺杆；在连接管内，调节螺杆底端均转动安装有弧形的限制板；左部的连接管外侧面右部和右部的连接管外侧面左部均开有安装槽；安装槽内均转动安装有调节管；左部的调节管顶端左部和右部的调节管顶端右部均螺纹连接有限制螺栓；左部的调节管外侧面安装有调节装置；右部的调节管外侧面安装有适配装置；
调节装置包括与左部的调节管外侧面右部固定套接的调节环；调节环外侧面中部开有连接槽；连接槽内转动安装有内齿轮；调节环右端沿圆周方向均匀开有连接孔；连接孔内中部开有适配槽；适配槽均与连接槽接通；连接孔内转动安装有调节螺管；调节螺管外侧面中部固定套接有调节齿轮；调节齿轮与适配槽位置对应配合，且穿过适配槽与内齿轮啮合连接；
适配装置包括与右部的调节管外侧面右部固定套接有适配环；适配环左端沿圆周方向均匀固定安装有适配螺杆；适配螺杆分别与调节螺管位置对应配合，且适配螺杆分别与调节螺管螺纹啮合连接。
图例
图1
图2
图3
图4

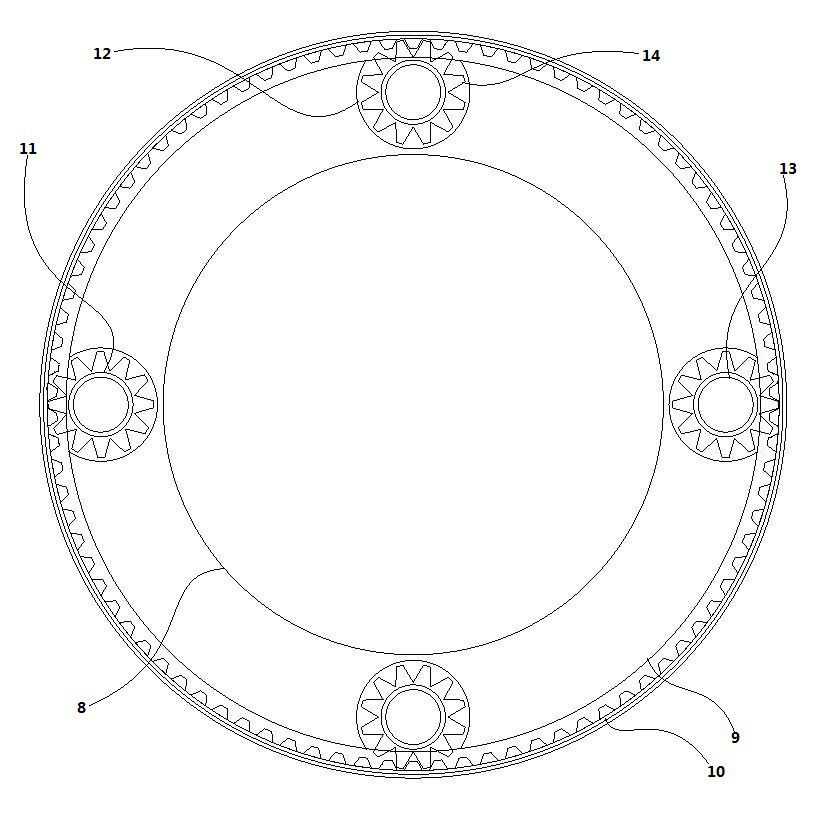

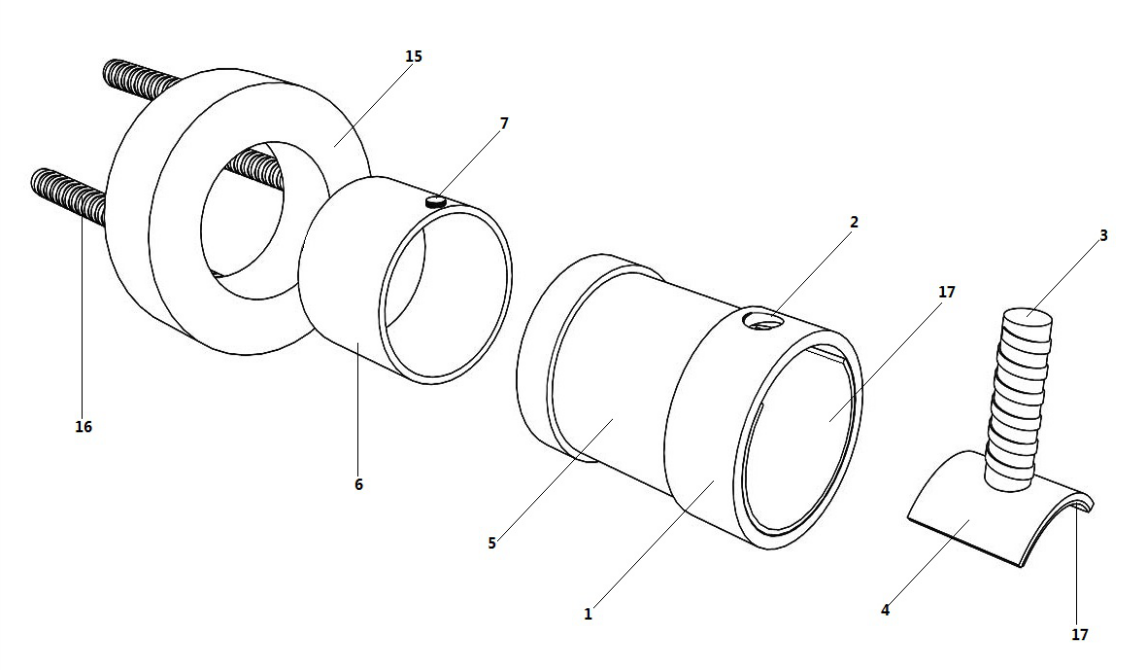

图中，1、连接管；2、螺纹口；3、调节螺杆；4、限制板；5、安装槽；6、调节管；7、限制螺栓；8、调节环；9、连接槽；10、内齿轮；11、连接孔；12、适配槽；13、调节螺管；14、调节齿轮；15、适配环；16、适配螺杆；17、防护垫；18、防滑纹。
知识产权授予情况

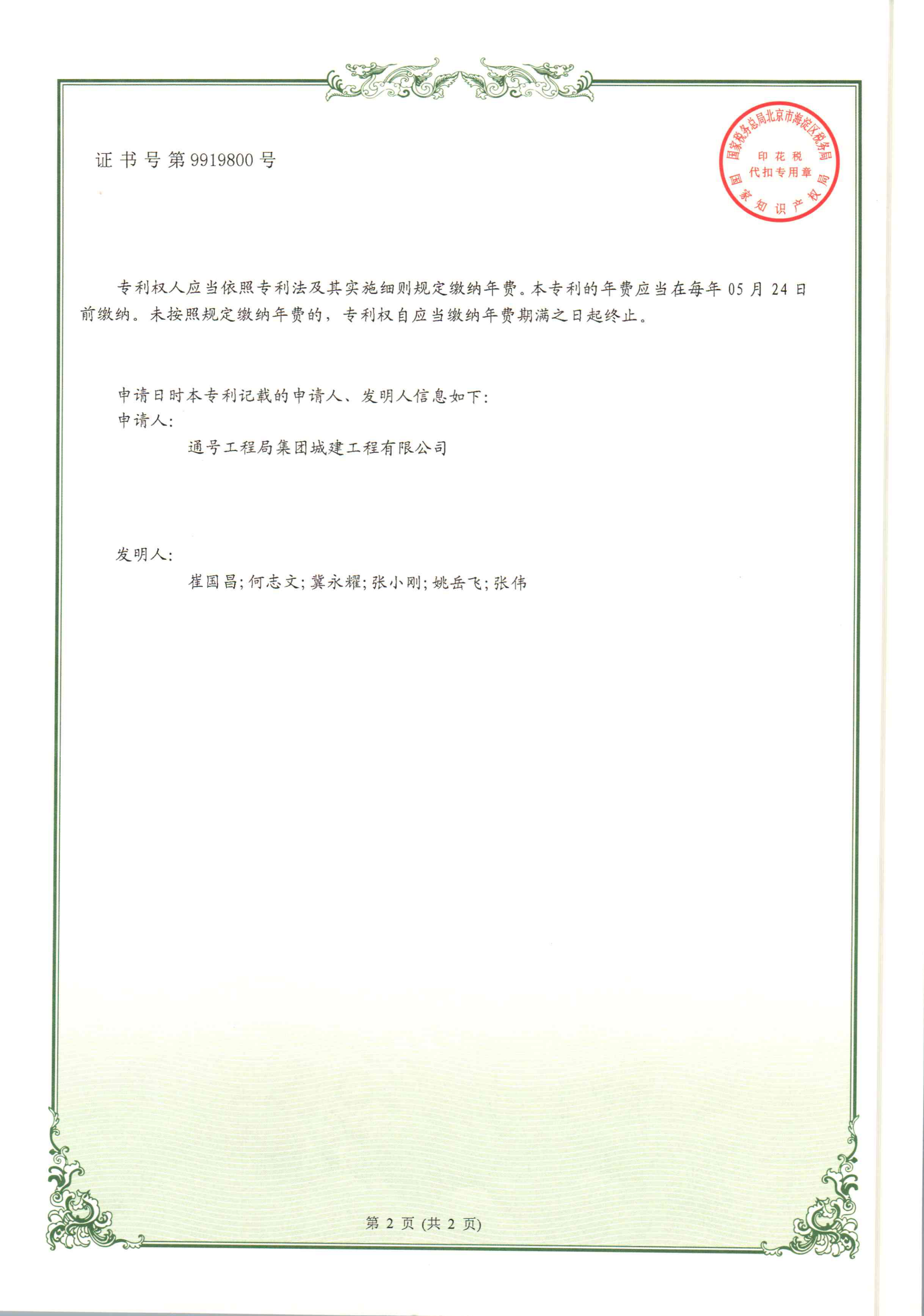

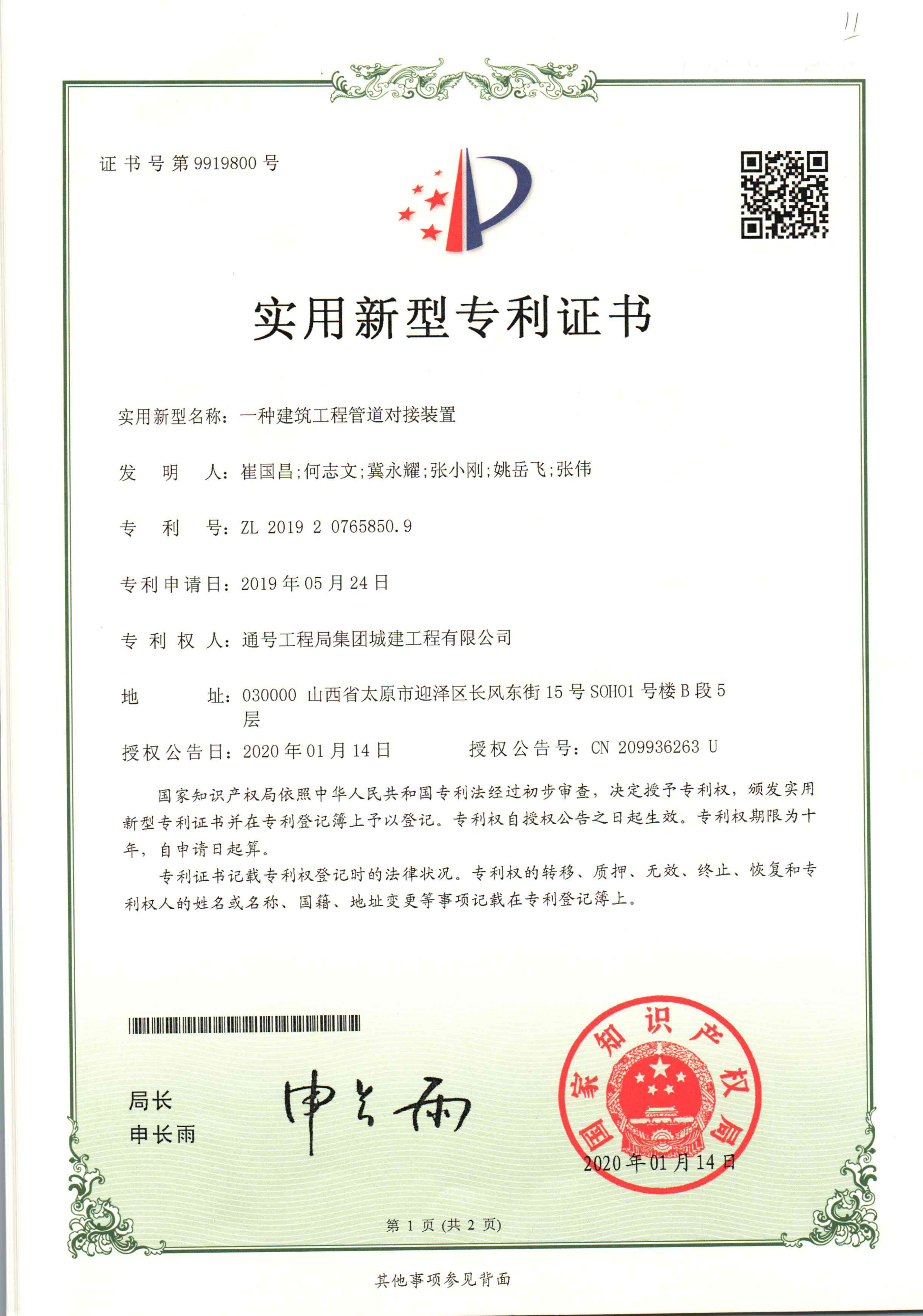

获实用新型专利1项
