产品功能介绍
1、产品概况
该“钢柱组立装置”利用既有的支柱基础作为支点，通过人工力操控该设备就可完成多种型号钢塔的组立施工。并且该过程已完全不需汽车吊和轨道吊车等机械的辅助。具有组装简单、搬运轻便，不受地形限制、无需其他动力源等特点。
2、适用范围
适用于接触网软横跨G系列支柱、硬横梁格构型支柱等格构型型支柱的组立作业。
3、功能特点

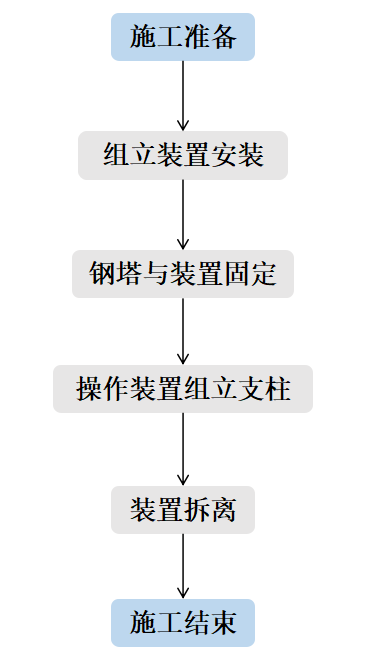

操作流程简便，共分为4个部骤即：
经实际应用统计，借助该装置后组立作业仅需6人就可完成，若在无需支柱倒运的情况下，仅1人操作、1人配合装置拆离就可完成组立作业。组立用时约为15~35分钟/根（根据具体支柱型号而变化），作业过程不影响附近既有线路运行。
该装置的应用很好的解决了支柱组立需依赖大型机械的问题，在大型机械无法到达的作业地段也能轻松完成支柱组立。同时也解决了受净空限制支柱组立困难的问题，组立作业不再影响铁路线路运营和上跨线路供电。并且装置的重复利用率高，可反复使用极大的降低了施工成本。
系统结构
钢柱组立装置的结构由4部分组成，包括：
1、钢塔基础固定部分；
2、钢塔与装置连接部分；
3、起吊撑杆部分；
4、驱动部分。
本装置结构较为简单，安装和拆除方便，省力设计单人就可操控。
图例及应用情况
1、构造图（线条图）

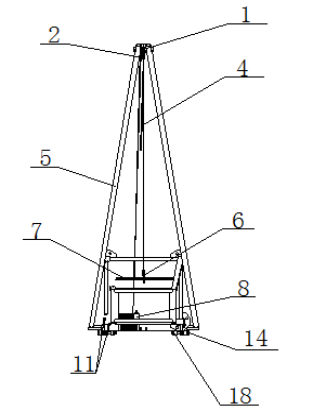

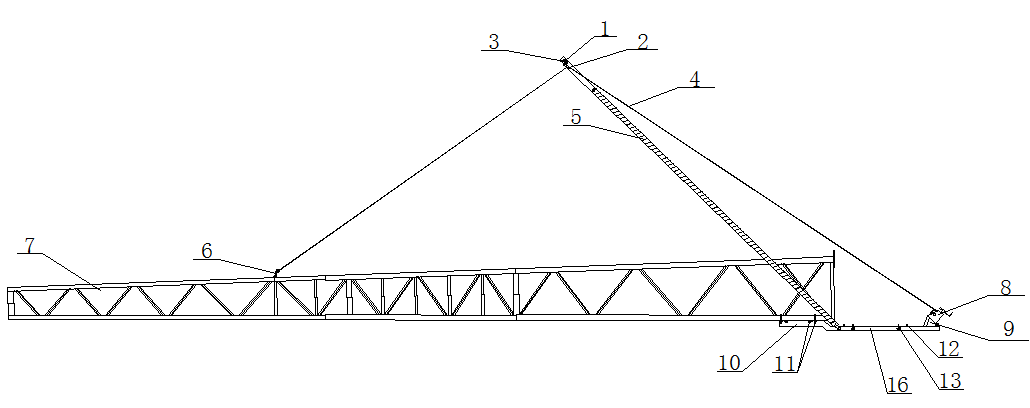

图1 钢塔组立装置主视图
图2 钢塔组立装置左视图

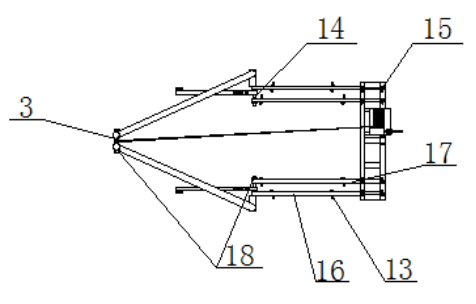

图3 钢塔组立装置俯视图
图1至图3图例说明：
1-卸扣、2-滑轮、3-穿销、4-钢丝绳、5-撑杆、6-吊钩、7-钢塔、8-手动绞盘、9-绞盘底座、10-连接臂、11-钩螺栓、12-钢塔基础地脚螺栓、13-特型钩螺栓、14-销轴、15-绞盘底座固定螺栓、16-外侧底架、17-内侧底架、18-螺帽。

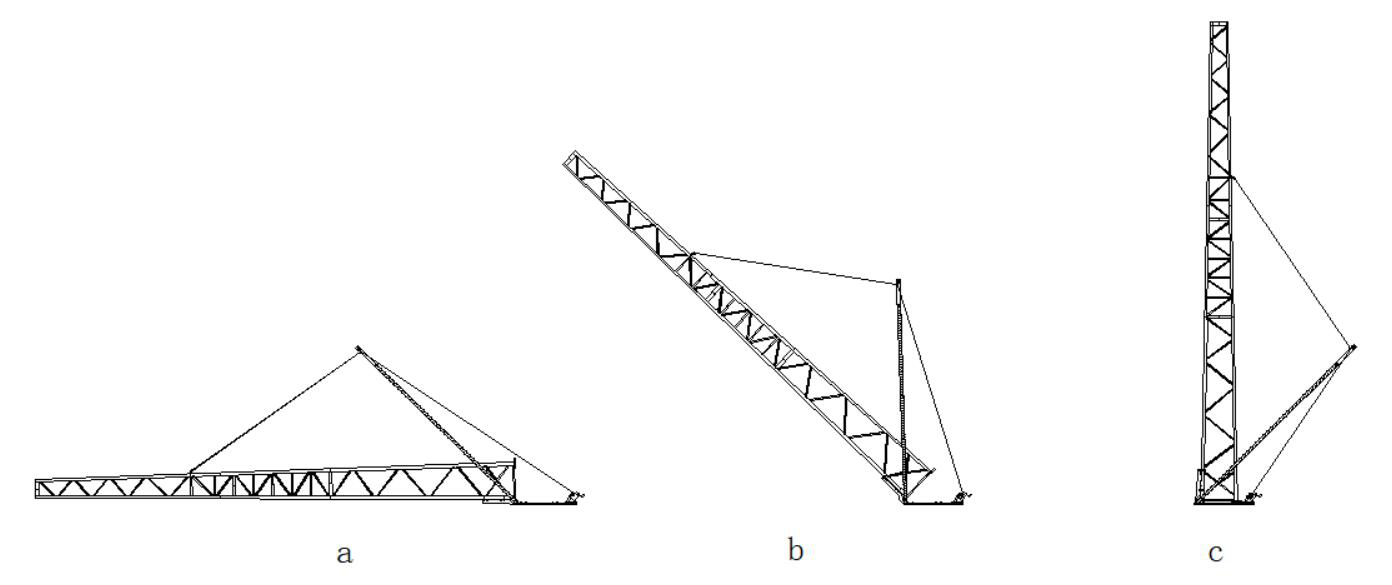

图5 装置组立步骤模拟图
a-装置准备就绪；b-支柱组立过程中；c-支柱组立完成
2、实例情况及照片
本装置已在我公司承建的“虎丰铁路（二期）Ⅰ标虎丰至张唐联络线工程”、“周口隆达铁路专用线四电安装工程”和“山西岢瓦牵引供电增容改造工程”中应用。1人就可完成组立操作，完全省去了大型机械作业。

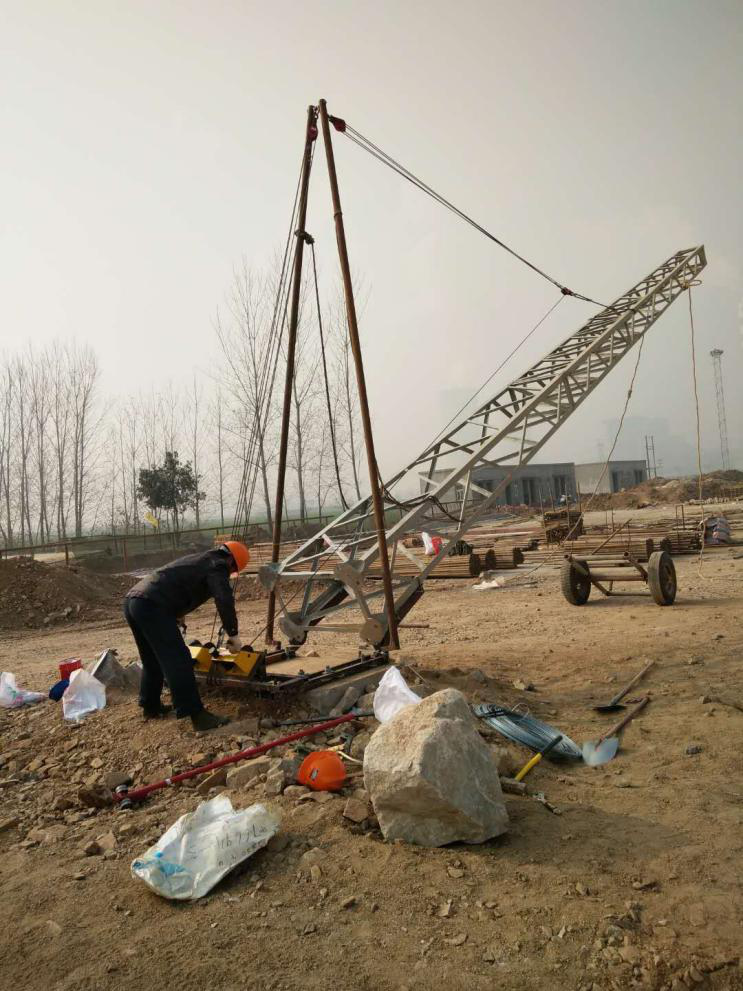

图4 实验场单人操作装置组立支柱照片
知识产权授予情况

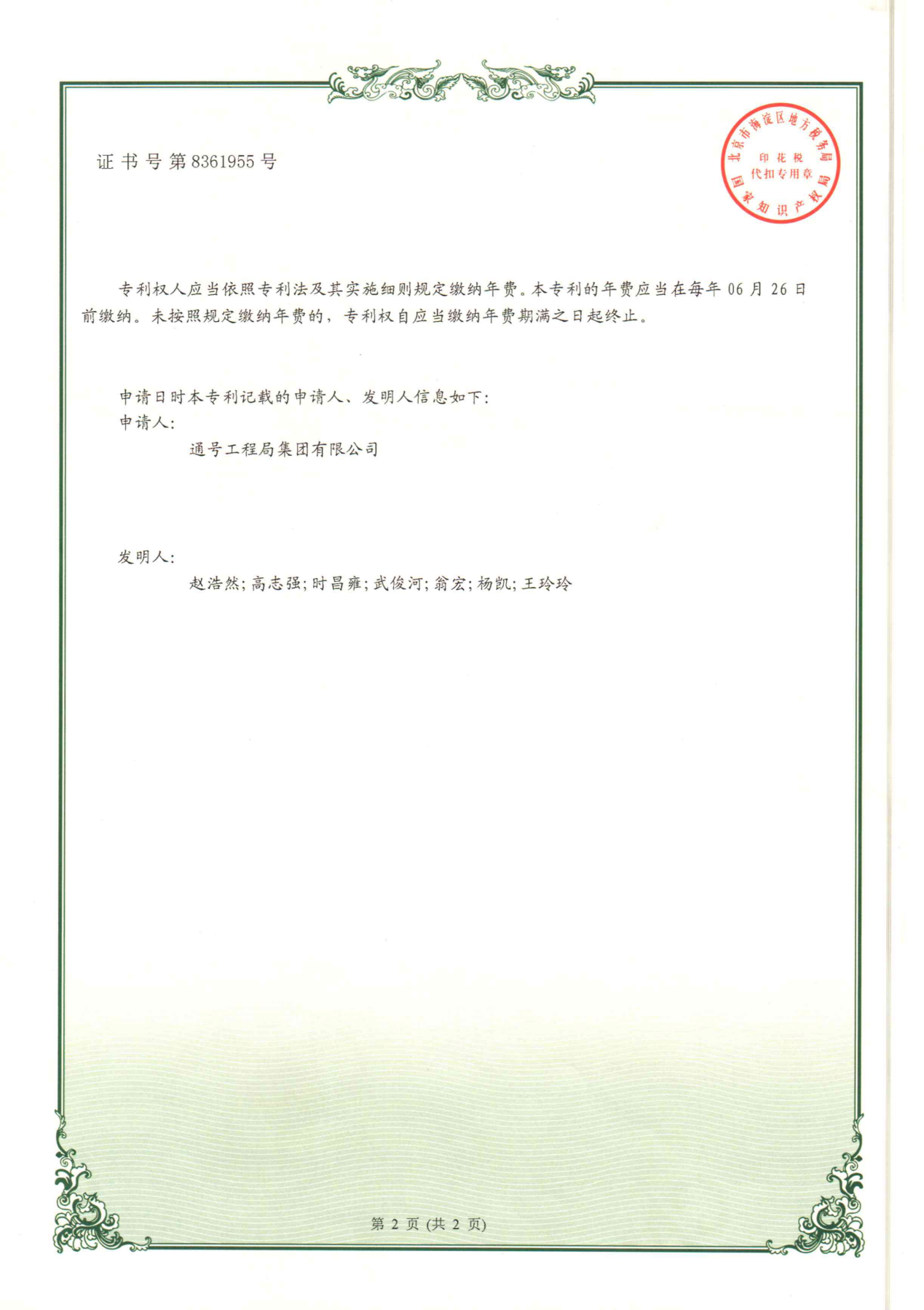

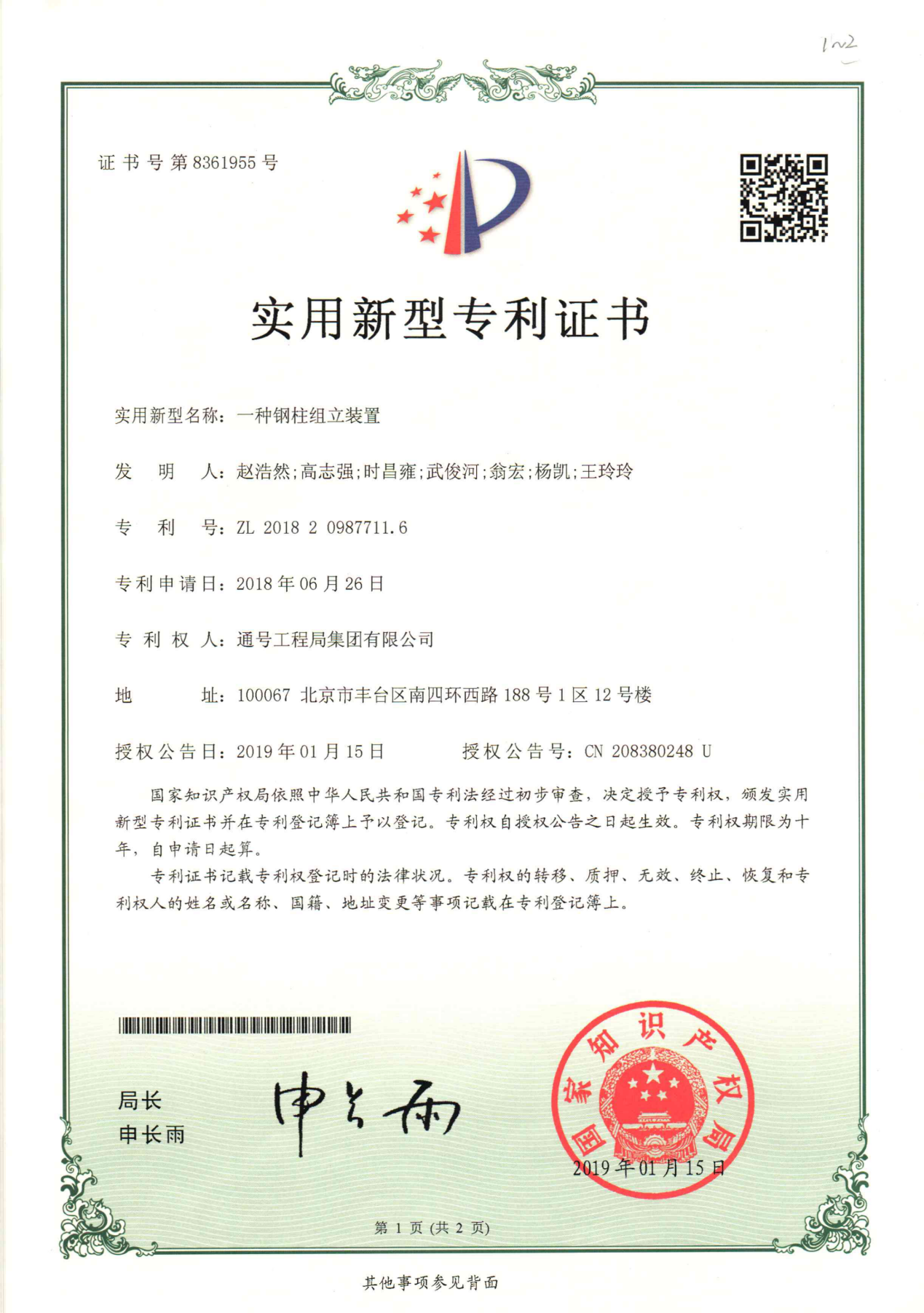

取得实用新型专利1项，正在待审发明专利1项。
